Rysy w betonie już po kilku godzinach. Skąd się biorą i jak im zapobiegać?

Rysy widoczne na powierzchni betonu już po kilku godzinach od ułożenia to jeden z tych sygnałów, które potrafią zatrzymać pracę na budowie i uruchomić lawinę pytań – najczęściej kierowanych w pierwszej kolejności do wytwórni betonu. W praktyce jednak sam fakt pojawienia się rysy nie przesądza jeszcze o winie mieszanki ani producenta. Świeży beton zachowuje się jak czuły sejsmograf: reaguje nie tylko na swój skład, ale także na warunki otoczenia, geometrię elementu, sposób zagęszczenia, tempo wykańczania powierzchni i moment rozpoczęcia pielęgnacji. Postawienie trafnej diagnozy wymaga spojrzenia na wszystkie te czynniki jednocześnie – i właśnie takiego uporządkowanego podejścia dostarcza niniejszy artykuł.

Poniższy tekst nie jest katalogiem gotowych odpowiedzi ani listą winnych. To techniczna mapa drogowa, która pomoże przejść od obserwacji rysy do uzasadnionej hipotezy na temat mechanizmu jej powstania. Skupiamy się na trzech głównych zjawiskach możliwych w pierwszych godzinach po betonowaniu – skurczu plastycznym, osiadaniu plastycznym i wczesnych rysach termicznych – oraz na tym, jak je od siebie odróżnić, zanim podejmie się decyzje o działaniach zaradczych lub ewentualnej diagnostyce laboratoryjnej.

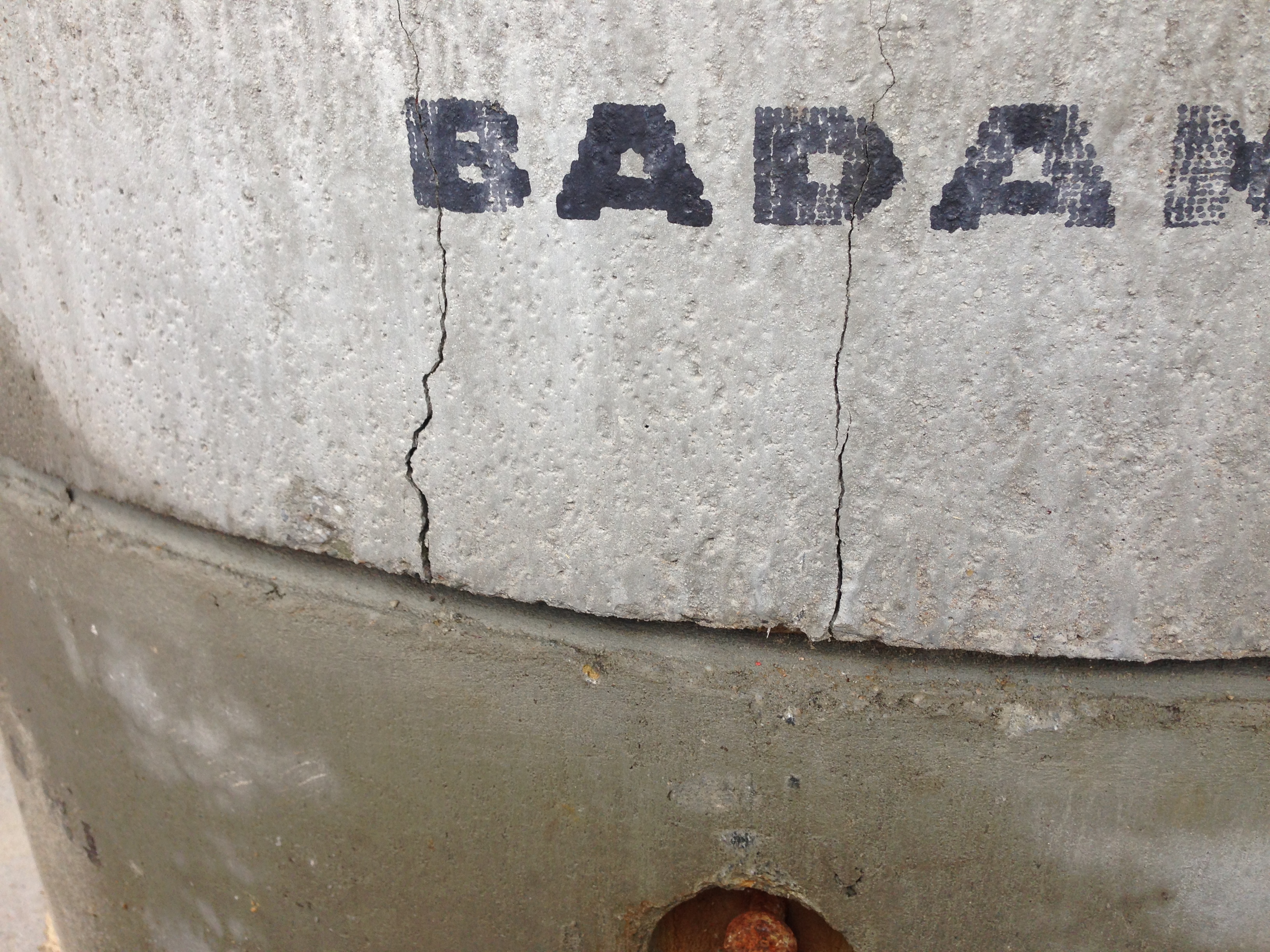

Co oznacza rysa widoczna po kilku godzinach od betonowania?

Określenie „po kilku godzinach” opisuje moment obserwacji, a nie jeden konkretny etap technologiczny. W jednej mieszance rysa może pojawić się jeszcze w stanie plastycznym, w innej dopiero w pobliżu początku wiązania. Znaczenie mają między innymi temperatura betonu i otoczenia, rodzaj cementu, stosunek wody do spoiwa, zawartość dodatków mineralnych, rodzaj domieszek, konsystencja oraz zdolność mieszanki do krwawienia.

Wpływ ma również sam element. Cienka płyta, ściana, gruba płyta fundamentowa i element silnie utwierdzony przez sąsiednie części konstrukcji mają różne warunki wymiany ciepła i swobody odkształceń. Także podłoże, deskowanie, układ zbrojenia, sposób zagęszczania i tempo wykańczania mogą zmienić przebieg zjawiska.

W pierwszych godzinach po ułożeniu trzeba przede wszystkim rozróżnić:

• skurcz plastyczny – związany z utratą wody z powierzchni świeżej mieszanki;
• osiadanie plastyczne – wynikające z przemieszczania się fazy stałej mieszanki i ograniczenia tego ruchu;
• wczesne zarysowania termiczne – związane z różnicami temperatury i ograniczeniem odkształceń;
• skurcz autogeniczny – związany z procesami hydratacji (oceniany w układzie zamkniętym, bez zewnętrznej wymiany wilgoci), szczególnie istotny w mieszankach o niskim stosunku woda/spoiwo;
• skurcz wysychania – rozwijający się później, w stwardniałym betonie podczas utraty wilgoci.

Nie należy więc utożsamiać każdej rysy zauważonej tego samego dnia ze skurczem plastycznym. O wstępnej kwalifikacji decyduje połączenie czasu powstania, wyglądu, lokalizacji, geometrii elementu i warunków betonowania.

Trzy główne mechanizmy wczesnego zarysowania betonu

Skurcz plastyczny — gdy powierzchnia traci wodę szybciej, niż mieszanka ją uzupełnia

Skurcz plastyczny pojawia się, gdy świeży beton traci wodę z powierzchni szybciej, niż może ją otrzymać z głębszych warstw w wyniku krwawienia. Na początku na powierzchni może być widoczna cienka warstwa wody. Jeżeli jednak parowanie postępuje szybciej niż jej dopływ, powierzchnia zaczyna wysychać, a objętość przypowierzchniowej strefy maleje.

Jeżeli beton jest jeszcze plastyczny, może częściowo dostosować się do tego odkształcenia. Przy skurczu plastycznym znaczenie ma przede wszystkim zróżnicowanie wilgotności i skurczu między przypowierzchniową strefą betonu a jego głębszymi warstwami. Wpływ podłoża i deskowania zależy od konkretnego elementu – ich chłonność (ssanie) może zwiększać utratę wody z mieszanki i sprzyjać zarysowaniu. Z kolei układ zbrojenia i przeszkody w przekroju są kluczowe przy analizie osiadania plastycznego.

Najważniejsza jest relacja:

parowanie z powierzchni > krwawienie mieszanki = wzrost ryzyka skurczu plastycznego

Ryzyko zwiększa współdziałanie:

• podwyższonej temperatury powietrza lub mieszanki;
• niskiej wilgotności względnej;
• wiatru, który usuwa wilgotne powietrze znad powierzchni;
• bezpośredniego nasłonecznienia;
• dużej powierzchni elementu wystawionej na działanie otoczenia.

Nie jest konieczne wystąpienie upału. Umiarkowana temperatura może również prowadzić do zarysowania, jeżeli jednocześnie wilgotność jest niska, a wiatr wyraźnie przyspiesza parowanie.

Podatność może wzrosnąć w mieszankach o ograniczonym krwawieniu, w tym w niektórych recepturach o dużej zawartości frakcji drobnych lub określonych dodatków mineralnych. Nie jest to jednak reguła dla każdego rodzaju dodatku; o ryzyku decydują właściwości całej mieszanki, jej rzeczywiste krwawienie i warunki dojrzewania. Mała ilość wody wydzielającej się na powierzchnię oznacza mniejsze możliwości jej uzupełniania, nawet jeśli całkowita zawartość wody w mieszance nie wydaje się mała.

Osiadanie plastyczne — rysy nad zbrojeniem i przeszkodami

Osiadanie plastyczne polega na przemieszczaniu się fazy stałej mieszanki w dół przed związaniem betonu. Woda i drobniejsze składniki mogą przemieszczać się względem ziaren kruszywa oraz zaczynu. Jeżeli cały przekrój osiada w sposób swobodny i równomierny, nie musi to prowadzić do widocznej rysy.

Problem pojawia się wtedy, gdy pionowe przemieszczanie zostaje lokalnie ograniczone. Typowym przykładem jest górne zbrojenie, zwłaszcza przy małej otulinie. Zaczyn i drobniejsze frakcje nad prętem mogą osiadać, podczas gdy sam pręt stanowi przeszkodę. W efekcie na powierzchni pojawia się rysa biegnąca wzdłuż zbrojenia albo nad jego położeniem. Zjawisku temu może sprzyjać lokalna segregacja mieszanki oraz zanik wody wydzielanej z betonu.

Przy wstępnej ocenie warto sprawdzić:

• czy rysa powtarza układ prętów;
• czy przebiega nad górnym zbrojeniem lub inną przeszkodą;
• czy występuje w miejscach o szczególnie gęstym zbrojeniu;
• czy podobny wzór pojawia się w kilku powtarzalnych fragmentach elementu;
• czy w rejonie rysy zagęszczenie było utrudnione albo niejednorodne.

Osiadanie plastyczne nie jest synonimem błędu operatora wibratora. Jest procesem fizycznym, którego ryzyko może jednak wzrosnąć przy niekorzystnej geometrii, układzie zbrojenia, konsystencji lub sposobie zagęszczania. Nadmierne lub nierównomierne zagęszczanie może dodatkowo zmienić lokalny rozkład składników i warunki osiadania.

Wczesne rysy termiczne — gradienty temperatury i ograniczenie odkształceń

W trakcie hydratacji cementu wydziela się ciepło. W elemencie o małej grubości może ono stosunkowo łatwo zostać odprowadzone do otoczenia. W elemencie grubym lub masywnym wnętrze nagrzewa się inaczej niż powierzchnia. Powstaje gradient temperatury, czyli różnica temperatury między poszczególnymi strefami przekroju.

Samo nagrzanie nie przesądza jeszcze o powstaniu rysy. Znaczenie ma to, czy element może swobodnie odkształcać się pod wpływem zmian temperatury. Jeżeli odkształcenia są ograniczone przez podłoże, sąsiednie elementy, deskowanie, zbrojenie lub sposób połączenia konstrukcji, mogą powstać naprężenia rozciągające przekraczające wczesną wytrzymałość betonu.

Wczesne zarysowania termiczne mogą pojawić się w młodym betonie, ale ich moment zależy od rozwoju temperatury w elemencie, tempa hydratacji, wymiany ciepła z otoczeniem i stopnia ograniczenia odkształceń. W elementach masywnych nie należy utożsamiać ich automatycznie z rysami widocznymi kilka godzin po ułożeniu – ocena wymaga analizy przebiegu temperatury w elemencie i stopnia jego utwierdzenia.

Tabela służy do sformułowania hipotezy, a nie do wydania ostatecznej diagnozy. Na przykład rysa nad zbrojeniem może wskazywać na osiadanie plastyczne, ale jej interpretacja wymaga również sprawdzenia czasu powstania, sposobu zagęszczania i warunków pielęgnacji.

Kluczowe czynniki ryzyka — kiedy beton jest szczególnie narażony

Temperatura, wilgotność i wiatr działają razem

Największe ryzyko skurczu plastycznego występuje wtedy, gdy kilka czynników jednocześnie zwiększa szybkość parowania:

• ciepłe powietrze podnosi zdolność atmosfery do przyjmowania wilgoci;
• niska wilgotność względna zwiększa różnicę między wilgotną powierzchnią betonu a otoczeniem;
• wiatr usuwa wilgotne powietrze znad mieszanki i utrzymuje warunki sprzyjające dalszemu parowaniu;
• ciepła mieszanka może dodatkowo zwiększać tempo utraty wody.

Dlatego temperatura powietrza nie może być jedynym parametrem decydującym o ryzyku. Beton może zarysować się przy temperaturze umiarkowanej, jeżeli wilgotność jest niska, a wiatr silny lub długotrwały. Szczególnej uwagi wymagają duże, nieosłonięte powierzchnie oraz betonowanie prowadzone w czasie, gdy ekipa nie ma przygotowanych osłon i sprzętu do pielęgnacji.

Jak interpretować szybkość parowania?

W opracowaniach FHWA pojawiają się orientacyjne wartości szybkości parowania, m.in. 0,5 i 1,0 kg/m²/h. Dotyczą one określonych zastosowań, przede wszystkim nawierzchni betonowych, dlatego nie należy traktować ich jako uniwersalnych limitów dla każdej konstrukcji, granicy bezpieczeństwa ani jako polskiego wymagania normowego. Wartość parowania jest jedynie wskaźnikiem ryzyka i powinna być analizowana razem z właściwościami mieszanki, geometrią elementu oraz planem pielęgnacji.

Nomogram lub obliczenie szybkości parowania nie zastępuje oceny konkretnej mieszanki. Ta sama wartość może mieć inne znaczenie dla betonu o różnej zdolności do krwawienia, różnej temperaturze, konsystencji i zawartości spoiwa. Wynik należy traktować jako element decyzji technologicznej, a nie samodzielną podstawę do kwalifikowania betonu jako bezpiecznego albo niebezpiecznego.

Niski stosunek woda/spoiwo — korzyści i pułapki

Niski stosunek woda/spoiwo często wiąże się z korzystnymi właściwościami stwardniałego betonu, ale nie oznacza automatycznie mniejszego ryzyka wczesnego zarysowania. Taka mieszanka może:

• wykazywać ograniczone krwawienie;
• mieć mniejszy dopływ wody do powierzchni;
• szybciej tracić wodę w przypowierzchniowej strefie;
• wykazywać większe znaczenie skurczu autogenicznego podczas hydratacji.

Skurcz autogeniczny nie jest tym samym co utrata wody wskutek parowania. Wynika z procesów zachodzących w zaczynie cementowym, w tym z samowysychania związanego z hydratacją, i jest oceniany w układzie zamkniętym, bez zewnętrznej wymiany wilgoci. W mieszankach o niskim w/s może on mieć większe znaczenie, zwłaszcza gdy odkształcenia są ograniczone.

Nie ma jednego przedziału w/s, który pozwalałby bez dodatkowych danych wskazać moment gwałtownego wzrostu ryzyka. Oceniać należy całą recepturę: rodzaj spoiwa, ilość i rodzaj dodatków mineralnych, domieszki, zawartość wody, konsystencję, pielęgnację oraz warunki dojrzewania.

Pielęgnacja jako narzędzie prewencji — co oznacza „szybko” i „skutecznie”

Jedną z podstawowych zasad jest to, że ochronę przed nadmiernym parowaniem należy rozpocząć możliwie szybko po zakończeniu wykańczania, gdy z powierzchni znika warstwa wody, przy czym sposób ochrony trzeba dobrać do stanu powierzchni i technologii robót. Nie oznacza to automatycznie bezpośredniego polewania świeżego betonu – metoda nie może powodować wypłukiwania zaczynu ani uszkodzenia wykończonej powierzchni. To praktyczna „złota godzina” pielęgnacji — nie sztywny czas liczony od przyjazdu pierwszej gruszki.

Moment rozpoczęcia zależy od technologii wykończenia. Jeżeli ekipa zacznie osłaniać powierzchnię zbyt późno, kilka pierwszych godzin szybkiego parowania może już doprowadzić do powstania odkształceń i rys. Z kolei sposób ochrony musi być dobrany tak, aby nie uszkodzić świeżej powierzchni ani nie zaburzyć jej wykończenia.

W praktyce należy rozważyć:

• mgiełkę wodną – stosowaną do ograniczenia wysychania otoczenia i powierzchni; nie powinna być używana w sposób powodujący wypłukiwanie zaczynu lub tworzenie warstwy wody na świeżo wykończonym betonie;
• osłony przeciwwiatrowe i przeciwsłoneczne – ograniczające bezpośrednie oddziaływanie otoczenia;
• maty lub inne osłony – stosowane po osiągnięciu przez powierzchnię stanu pozwalającego na ich ułożenie bez uszkodzenia wykończenia;
• zraszanie – prowadzone w sposób kontrolowany i dopasowany do stanu powierzchni, a nie jako przypadkowe polewanie świeżego betonu.

Pielęgnacja nie polega wyłącznie na późniejszym polewaniu wodą. Obejmuje również ograniczenie wymiany powietrza nad powierzchnią, ochronę przed słońcem, przygotowanie materiałów przed rozpoczęciem betonowania i zapewnienie, że ekipa może rozpocząć działania bez zwłoki.

Włókna i domieszki ograniczające skurcz mogą w określonych recepturach zmniejszać rozwój rys, ale ich działanie wymaga potwierdzenia (np. na podstawie danych producenta lub badań porównawczych) dla konkretnego składu, dawki, technologii układania i warunków pielęgnacji. Nie zastępują one kontroli parowania ani prawidłowej pielęgnacji. Nie rozwiązują również wszystkich problemów związanych z osiadaniem plastycznym, gradientami temperatury czy silnym ograniczeniem odkształceń.

Checklista dla kierownika budowy lub mistrza

Przed betonowaniem:

• Zmierz i zapisz temperaturę powietrza oraz sprawdź jej prognozowany przebieg w trakcie i po betonowaniu.
• Oceń prędkość wiatru, wilgotność względną i ekspozycję elementu na słońce.
• Sprawdź temperaturę dostarczanej mieszanki.
• Przejrzyj recepturę pod kątem w/s, zawartości spoiwa, dodatków mineralnych, domieszek i przewidywanej zdolności do krwawienia.
• Sprawdź, czy geometria elementu, grubość i stopień utwierdzenia nie zwiększają ryzyka zarysowań termicznych.
• Skontroluj układ zbrojenia, dostęp do miejsc trudnych do zagęszczenia oraz ewentualne przeszkody ograniczające osiadanie mieszanki.
• Zwróć uwagę na chłonność podłoża i deskowania, które mogą przyspieszać utratę wody z mieszanki.
• Przygotuj sprzęt do pielęgnacji: osłony, maty, urządzenia do wytwarzania mgiełki lub inne środki przewidziane dla danej technologii.
• Ustal, kto i w którym momencie rozpoczyna ochronę powierzchni po zakończeniu wykańczania.

Natychmiast po ułożeniu i wykończeniu:

• Obserwuj, kiedy powierzchnia traci połysk wilgoci.
• Rozpocznij ochronę bez oczekiwania na pełne stwardnienie betonu, dobierając metodę do stanu powierzchni.
• Sprawdź, czy wiatr lub słońce nie oddziałują bezpośrednio na świeżą powierzchnię.
• Obserwuj miejsca nad zbrojeniem, przy przeszkodach i w strefach utrudnionego zagęszczania.
• Zapisz rzeczywisty czas zakończenia układania, zagęszczania, wykańczania i rozpoczęcia pielęgnacji.
• Dokumentuj pojawienie się pierwszych rys: czas, lokalizację, przebieg i zmiany w kolejnych godzinach.

Co zrobić, gdy już widzę rysę? — od obserwacji do hipotezy

Pierwszym działaniem nie powinno być przypisanie odpowiedzialności, lecz zabezpieczenie informacji. Rysa może być skutkiem interakcji mieszanki, warunków atmosferycznych, podłoża, zbrojenia, zagęszczania, wykańczania i pielęgnacji. Jej wygląd jest ważny, ale nie wystarcza do wydania wiarygodnej oceny technicznej.

Schemat dochodzenia krok po kroku

Krok 1: Udokumentuj rysę. Zapisz czas jej zauważenia, wykonaj fotografie z odniesieniem do geometrii elementu i zaznacz przebieg na szkicu. Opisz długość, układ, orientacyjną szerokość, lokalizację oraz to, czy rysa jest pojedyncza, powtarzalna, siatkowa lub zgodna z położeniem zbrojenia. W dokumentacji wstępnej opisz, czy rysa wygląda na powierzchniową, czy istnieją przesłanki jej większej głębokości. Pomiar jej głębokości metodami ingerującymi w element powinien być planowany i wykonywany przez osobę kompetentną w ramach pogłębionej diagnostyki, z uwzględnieniem funkcji i znaczenia konstrukcji.

Krok 2: Ustal, kiedy rysa mogła powstać. Porównaj czas jej zauważenia z momentem zakończenia układania, zagęszczania, wykańczania i rozpoczęcia pielęgnacji. Rysa zauważona po czterech godzinach mogła powstać wcześniej, dlatego warto zebrać informacje od osób pracujących przy elemencie, a nie opierać się wyłącznie na pierwszej obserwacji.

Krok 3: Sprawdź lokalizację względem zbrojenia i geometrii. Jeżeli rysa biegnie nad prętem lub inną przeszkodą, hipoteza osiadania plastycznego staje się istotna. Jeżeli występuje na dużej, odsłoniętej powierzchni w warunkach szybkiego parowania, trzeba przeanalizować skurcz plastyczny. Jeżeli pojawia się w grubym lub silnie utwierdzonym elemencie, należy uwzględnić także wpływ temperatury.

Krok 4: Zbierz dane o warunkach betonowania. Potrzebne są między innymi: temperatura powietrza, wilgotność względna, wiatr, temperatura mieszanki, czas dostawy i układania, konsystencja, zastosowane domieszki, sposób zagęszczania, moment rozpoczęcia pielęgnacji oraz informacja o nasłonecznieniu i osłonach.

Krok 5: Porównaj obserwacje z recepturą. Sprawdź stosunek woda/spoiwo, rodzaj cementu, zawartość dodatków mineralnych, ilość wody, rodzaj włókien lub domieszek przeciwskurczowych oraz przewidywaną zdolność do krwawienia. Niski w/s i ograniczone krwawienie mogą zwiększać podatność powierzchni na szybkie wysychanie, ale nie pozwalają samodzielnie przesądzić o przyczynie.

Krok 6: Sformułuj hipotezę roboczą. Hipoteza powinna wskazywać mechanizm oraz dane, które ją wspierają. Przykładowo: „przebieg rysy odpowiada górnemu zbrojeniu, a jej pojawienie się nastąpiło przed związaniem” albo „rysy wystąpiły na odsłoniętej powierzchni podczas wiatru, przy późnym rozpoczęciu ochrony”. Taki zapis jest bardziej użyteczny niż ogólne stwierdzenie o „złej jakości betonu”.

Krok 7: Oceń potrzebę pogłębionej diagnostyki. Ocena techniczna jest szczególnie istotna, gdy rysa znajduje się w elemencie konstrukcyjnym, ma znaczną głębokość, rozwija się w czasie, przebiega w sposób mogący wpływać na szczelność lub trwałość albo nie daje się wiarygodnie przypisać do jednego mechanizmu. W takich przypadkach potrzebna może być diagnostyka in situ, a w uzasadnionych sytuacjach także badania laboratoryjne, w tym analiza petrograficzna.

Co należy zebrać przed oceną techniczną?

Przed sformułowaniem stanowiska warto skompletować:

• recepturę mieszanki i informacje o rzeczywistym składzie dostarczonego betonu;
• temperaturę mieszanki przy dostawie oraz dane dotyczące konsystencji;
• czasy rozpoczęcia i zakończenia dostaw, układania, zagęszczania, wykańczania oraz pielęgnacji;
• zapisy temperatury powietrza, wilgotności względnej, wiatru i nasłonecznienia;
• informacje o zastosowanych osłonach, matach, mgiełce lub innych metodach ochrony;
• dokumentację układu zbrojenia, grubości elementu, podłoża, deskowania i miejsc utrudnionego zagęszczania;
• fotografie i szkice przebiegu rys z oznaczeniem czasu wykonania;
• informacje o zmianach rysy w kolejnych godzinach i dniach;
• wymagania projektowe, kryteria odbiorowe oraz wymagania dotyczące wykonania i pielęgnacji.

W zakresie wymagań wykonawczych i betonowych należy sprawdzić dokumenty właściwe dla danego projektu. Kluczowe znaczenie mają normy: PN-EN 13670:2011 „Wykonywanie konstrukcji z betonu” (wraz z poprawką PN-EN 13670:2011/Ap1:2026-04P), PN-EN 206+A2:2021-08 „Beton — Wymagania, właściwości użytkowe, produkcja i zgodność” oraz jej krajowe uzupełnienie PN-B-06265:2022-08 „Beton — Wymagania, właściwości użytkowe, produkcja i zgodność — Krajowe uzupełnienie PN-EN 206+A2:2021-08” (wraz ze zmianą PN-B-06265:2022-08/Az1:2025-08P). Stan prawny i publikacyjny tych dokumentów został zweryfikowany na dzień 20 lipca 2026 r. Przy formalnej ocenie konkretnego projektu stosuje się zawsze aktualne wydania dokumentów właściwych dla tego projektu. Należy pamiętać, że norma PN-EN 13670 dotyczy ogólnych wymagań wykonywania konstrukcji z betonu, ale nie zastępuje wymagań dotyczących specyfikacji, produkcji i kontroli zgodności betonu. W przypadku prefabrykatów nie ma ona bezpośredniego zastosowania do samej produkcji – trzeba dodatkowo sprawdzić właściwą normę wyrobu oraz specyfikację wykonawczą i kontraktową.

Kiedy rysa może być głównie estetyczna, a kiedy wymaga oceny?

Wstępnie mniej niepokojąca może być rysa płytka, o ograniczonym zasięgu, niepowiększająca się w okresie obserwacji (przy czym okres i sposób monitorowania powinny wynikać z oceny technicznej), która nie jest związana z układem zbrojenia i nie wpływa na wymaganą szczelność elementu. Nie przesądza to jednak o jej ostatecznym znaczeniu. Znaczenie rysy zależy od funkcji elementu, klasy ekspozycji, wymaganej szczelności, lokalizacji i rozwoju w czasie.

Szczególnej uwagi wymagają rysy:

• przechodzące przez znaczną część przekroju;
• powtarzające układ zbrojenia lub występujące w newralgicznych strefach;
• rozwijające się albo zmieniające szerokość;
• obecne w elementach wymagających szczelności;
• występujące w konstrukcjach masywnych lub silnie utwierdzonych;
• których przyczyny nie można wyjaśnić na podstawie dokumentacji i obserwacji.

Nie należy stosować uniwersalnej reguły, według której sama szerokość rysy przesądza o jej znaczeniu. Ostateczna decyzja dotycząca wpływu zarysowania na konstrukcję i trwałość powinna należeć do projektanta lub osoby posiadającej odpowiednie kompetencje do oceny danego elementu.
